TVRTKA „MEŽNAR GRAĐEVINSKE USLUGE“ IZ DUGE RESE POSTALA VLASNIKOM WIRTGEN GLODALICE W 210
Krajem 10. mjeseca 2017. isporučili smo tvrtki MEŽNAR GRAĐEVINSKE USLUGE glodalicu WIRTGEN W 210 na 4 gusjenice, s prednjom istovarnom trakom i mehaničkim pogonom valjka za glodanje. Radi se o glodalici iz novije generacije WIRTGEN velikih hladnih glodalica, s niskim troškom i vrlo visokim učinkom glodanja.
Glodalicama W 200 i W 210, WIRTGEN je izbacio dva istinski učinkovita modela u rasponu velikih glodalica, čime je proširen jedinstveni program kojeg nudi ovaj vodeći proizvođač na tržištu od ukupno 17 hladnih glodalica. Svojim potpuno novim dizajnom, ova generacija velikih glodalica nudi nešto doista posebno: ti strojevi objedinjuju mnoge inovativne karakteristike u smislu učinkovitosti glodanja i postupka glodanja, omogućujući im da se prilagode zadanoj primjeni s većom fleksibilnošću nego ikada prije. Za korisnika stroja ovaj koncept predstavlja ogromnu uštedu troškova, time vrlo povoljan saldo ukupnih troškova rada. više
Tri širine glodanja, varijabilni razmak između noževa, mala težina
Oba stroja dostupna su u standardnoj širini glodanja od 2 metra, a mogu se dodatno opremiti i valjkom za glodanje od 1,5 m ili čak 2,2 m širine. Isproban i testiran FCS Light - sustav za brzu promjenu valjaka za glodanje omogućava da strojevi obavljaju veliki raspon različitih poslova glodanja, upravo zbog mogućnosti korištenja različitih valjaka za glodanje. Oba stroja postižu maksimalnu dubinu glodanja od 33 cm.
Te velike glodalice mogu se koristiti za rehabilitaciju slojeva velikih površina, selektivno skidanje slojeva asfalta i radove finog glodanja korištenjem valjaka za glodanje s različitim razmacima noževa. Kao visoko-učinkovita glodalica, W 210 opremljena je posebno jakim pogonskim agregatom koji ima snagu od 500 kW / 671 KS. Njezina relativno niska radna težina od 28.100 daN (kg) omogućava lakoću transporta.
Izvedba s dva motora kod W 210 znatno reducira potrošnju goriva
Dizajn pogona kod W 210 prezentiran od strane WIRTGEN GmbH inovacija je bez premca u tehnologiji glodanja hladnim postupkom. Korištenje dva dizel motora rezultira jedinstvenom prednošću da operater stroja koristi snagu motora selektivno, ovisno o zahtjevima specifičnog posla. Korisnici strojeva imati će tako znatne koristi u pogledu smanjenja troškova goriva, do čak 25% u usporedbi s konvencionalnom tehnologijom pogona. Situacije na gradilištu su često slijedeće: na određeni dan velika glodalica treba maksimalnu moguću snagu motora jer mora raditi na dubini glodanja od 30 cm; na slijedećem poslu pak treba raditi učinkovito, na velikoj površini s malom dubinom glodanja od svega 4 cm. Ukupna snaga od 671 KS, koju daju zajedno oba motora, se oslobađa kod velikih dubina glodanja, dok je rad samo jednog motora dovoljan kada se radi na dubini od svega 4 cm. Drugi motor može se prema potrebi paliti ili gasiti. Ako se dodatno upali i drugi motor, on automatski radi u rasponu brzine prvog motora.
Ovako projektirani pogon je, osim toga, i vrlo neškodljiv za okolinu. Korištenje samo jednog motora u manje zahtjevnim uvjetima rezultirat će i odgovarajuće manjim emisijama ispušnih plinova i buke, što štiti kako rukovatelja stroja tako i okolinu.
Inteligentna kontrola smjera kretanja osigurava perfektno prianjanje
ISC sustav, što je skraćenica za Intelligent Speed Control (Inteligentna kontrola brzine), ima svoje adute naročito kod visoko zahtjevnih poslova glodanja. Baš poput sustava kontrole prianjanja kod automobila, ISC sprječava isklizavanje gusjenica i osigurava perfektno prianjanje svih segmenata gusjenica za postizanje maksimalnog učinka glodanja. To, zauzvrat, reducira habanje papuča gusjenice. Prilikom vožnje u zavojima, ISC sustav automatski povećava brzinu vanjskih gusjenica ovisno o uglu upravljanja. Rezultat toga je da je moguće glodati i u iznimno uskim zavojima koristeći istovremeni pogon svih gusjenica. Automatsko podešavanje brzine kretanja prema opterećenju dizel motora uvijek osigurava maksimalno učinkovit, a ipak tihi rad stroja.
Osnovne karakteristike isporučene glodalice:
Standardna širina glodanja 2.000 mm
Dubina glodanja 0–330 mm
Valjak za glodanje FB2000
Razmak reznog alata 15 mm
Broj alata 162
Promjer valjka s alatima 1.020 mm
Pogonski motor : CUMMINS
Tip (izvedba s 2 motora) QSL 8.9 + QSC 8.3
Max. snaga pri 1900 min-1 kW / HP / PS 500 / 671 / 680
Zapremina motora: 15 l
Električni sustav 24 V
Zapremine spremnika: Spremnik za gorivo 1.220 l
Spremnik za hidraulično ulje 200 l
Spremnik za vodu 3.350 l
Brzina / Savladavanje uspona
Brzina u radnom i transportnom načinu m/min 0–85 (5 km/h)
Težine (osnovni stroj bez dodatne opreme – valjak 2000 mm)*
Vlastita težina 25.900 kg
Radna težina, prema CE 28.186 kg
Radna težina, s punim spremnicima 34.973 kg
Gusjenice: dimenzije gusjenica, prednje i stražnje 1.730×300×610 mm
Transportne trake:
Širina primarne transportne trake 850 mm
Širina istovarne transportne trake 850 mm
Teoretski kapacitet m3/h 375
Zakretanje istovarne trake, lijevo, max ° 60
Zakretanje istovarne trake, lijevo, max ° 60
Transportne dimenzije
Dimenzije osnovnog stroja (dך×v) 8.300×2.500×3.000 mm
Dimenzije istovarne trake (dך×v) 7.900×1.450×1.500 mm
Transportne dužina, normalna istovarna traka 15.000 mm
Transportne dužina, preklopna istovarna traka 12.400 mm
* Težina stroja može varirati ovisno o širini valjka za glodanje i odabranoj dodatnoj opremi.
SPECIFIKACIJA STROJA U OSNOVNOJ IZVEDBI:
• Okvir stroja sa tzv. osinjim strukom (suženje na sredini stroja radi bolje
preglednosti za operatera)
• Hidrauličko otvaranje poklopca motora
• Poklopac motora zvučno izoliran
• Kompresor za zrak
• Akumulatorski pogonjen hidraulički modul za upravljanje strojem u hitnim
slučajevima
• Sustav hlađenja s temperaturno ovisnim upravljanjem brzine ventilatora
• Veliki pretinci za pohranu reznog alata
• Lakirano u Wirtgen bijelo s narančastim prugama.
SKLOP BUBNJA ZA GLODANJE:
• Tri brzine glodanja (127 o/min - 109 o/min, 97 o/min)
• Greda za regulaciju gradacije sa sustavom podizanja transportne trake
• Hidrauličko pokretanje i podešavanje strugača sa automatskim sustavom
zaključavanja
• Hidraulični podizači bočnih oplata – lijevo 330 mm, desno 450 mm
• Dvije zasebno uključive prečke sa vodenim mlaznicama unutar kućišta
bubnja za glodanje
• Standardni bubanj širine 2000 mm, HT11
• Višenamjenski sustav za izbacivanje noževa

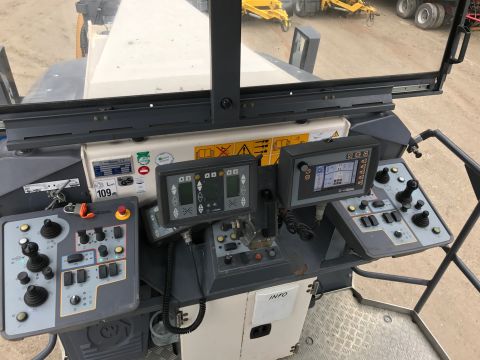

UPRAVLJANJE STROJEM:
• Više-funkcijski kontrolni zaslon sa prikazom parametara stroja
• Sustav za dijagnostiku ugrađen u kontrolni zaslon
• Automatsko uključivanje jedinice za kontrolu snage glodanja
• Dvije vanjske kontrolne kutije za upravljanje strojem izvana
UTOVAR MATERIJA:
• Sustav transportnih traka sa ručno ili automatsko podesivom
brzinom
• Sustav prskanja vode na primarnoj traci
• Traka za ispust materijala sa mogućnošću zakretanja +/-60°
NIVELACIJA:
• Podešavanje dubine glodanja sa LEVEL PRO sustavom nivelacije,
sa upravljačkim zaslonom te odgovarajućim hidraulički integriranim
senzorima dubine glodanja na lijevoj i desnoj bočnoj oplati
• Pred-instalacija za do sedam nivelacijskih senzora sa svake strane stroja
PLATFORMA OPERATERA:
• Anti-vibracijska platforma sa lakim pristupom, lijevo i desno
• Komforna platforma sa podesivim sjedalom za operatera i podesivim
upravljačem
• Podesiva kontrolna ploča
• Naslonjač za ruku lijevo i desno
• Mogućnost zaključavanja poklopaca kontrolnih ploča
• Dva prednja ogledala, dva u sredini i jedno stražnje ogledalo
ŠASIJA I PODEŠAVANJE VISINE
• PTS – automatsko poravnavanje stroja sa radnom površinom
• ISC – inteligentna kontrola brzine gusjenica
• Četverostruki full-floating sustav, velika stabilnost stroja
• Zakretanje preko četiri gusjenice sa izborom načina zakretanja
• Dvodijelne papuče gusjenica od EPS poliuretana, visoko-otporne
na habanje
OSTALA OPREMA
• Osvjetljenje – 14 halogena reflektora.
• Radni alat u zaključanom pretincu.
• Sigurnosni sustav sa šest prekidača za slučaj nužde
• Sustav za špricanje vode pod visokim pritiskom sa automatskim
uključivanjem
• Europsko tipsko odobrenje, CE oznaka i certifikat o sigurnosti
SPECIFIKACIJA DODATNE OPREME ISPORUČENOG STROJA WIRTGEN W 210:
1. Valjka za glodanje FCS FB 2000, LA 15 sa sustavom za brzu izmjenu
alata HT11, širina 2000 mm, dubina glodanja 330 mm, razmak alata
15 mm, uključujući 162 noža
2. Hidraulički preklopna transportna traka, umjesto standardne
3. Pumpa za pretakanje vode (hidraulični pogon) na stražnjoj strani
stroja
4. Sistem dodatnog težinskog opterećenja stroja
5. Stabilni, zvučno izolirani zaštitni krović za operatera, sa sklopivim
prednjim i stražnjim stalkom, kompletni krović je moguće sklopiti
hidraulikom
6. Podešavanje dubine glodanja ispred valjka za glodanje
7. Elektronski senzor za nagib
8. Elektro-hidraulični uređaj za okretanje valjka za glodanje prilikom
promjene noževa

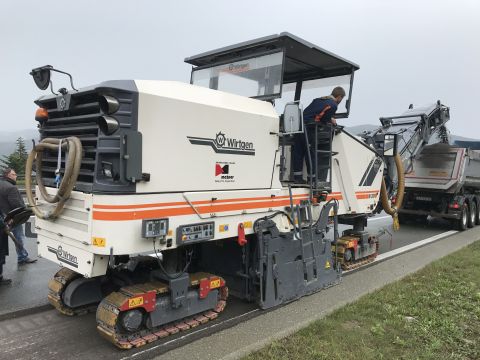

Djelatnici tvrtke "MEŽNAR GRAĐEVINSKE USLUGE" u radu s novom frezom
WIRTGEN W 210 na obnovi autoceste A6 kod Vrbovskog:
