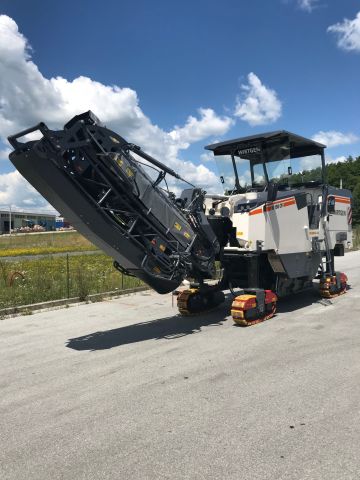

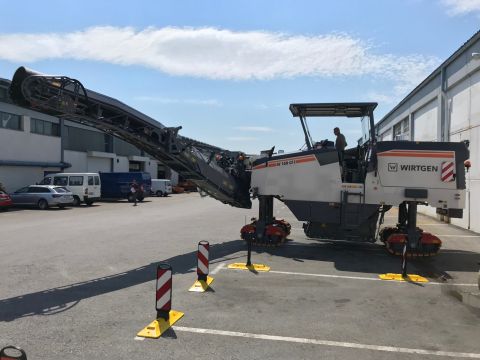

TVRTKA ZAGREBAČKI HOLDING D.O.O. OBOGATILA SVOJ STROJNI PARK GLODALICOM WIRTGEN W 150 CFi

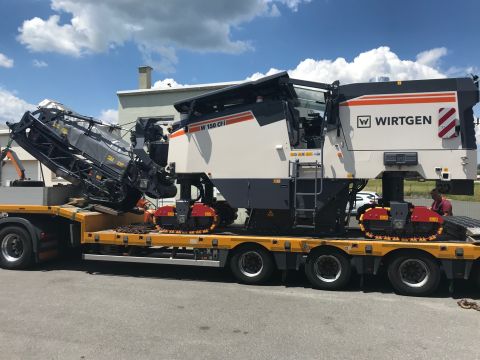

Uz isporuku četiri tandem valjka za asfalt HAMM HD 10C VV, krajem kolovoza 2018. godine isporučili smo tvrtki ZAGREBAČKI HOLDING d.o.o. i novu glodalicu (frezu) za asfalt WIRTGEN W 150 CFi radne širine 1500 mm.
Stroj je opremljen diesel motorom tip CUMMINS QSL 9 C-380 AG4f koji udovoljava konačnom standardu emisije ispušnih plinova EU Stage 4 / US Tier 4f.
Ova visokoefikasna glodalica za asfalt na 4 gusjenice, s prednjom istovarnom trakom i mehaničkim pogonom centralno smještenog valjka za glodanje tip WIRTGEN W 150 CFi odlikuje se slijedećim osnovnim tehničkim karakteristikama:
Širina glodanja max. 1500 mm
Dubina glodanja 0–330 mm
Valjak za glodanje
Razmak reznog alata 15 mm
Promjer valjka s alatima 980 mm
Pogonski motor
Proizvođač Cummins
Tip QSL 9 C-380 AG4f
Hlađenje: voda
Broj cilindara 6
Nazivna snaga pri 2100 min-1 283 / 380 / 385 kW / HP / PS
Maks. snaga pri 1900 min-1 298 / 400 / 405 kW / HP / PS
Zapremina 8,9 l
Potrošnja goriva, pri nazivnoj snazi 75 l/h
Potrošnja goriva, u radu (prosjek tipičnih radnih uvjeta) 30 l/h
Emisijski standard EU Stage 4 / US Tier 4f
Električni sustav 24 V
Zapremine spremnika
Spremnik za gorivo 810 l
Spremnik za AdBlue 50 l
Spremnik za hidraulično ulje 120 l
Spremnik za vodu 2.250 l
Brzina
Radna brzina 0–40 (2,4) m/min (km/h)
Transportna brzina 0-125 (7,5) m/min (km/h)
Gusjenice
Dimenzije prednjih i stražnjih gusjenica 1.330×260×550 (dך×v) mm
Transportne trake
Širina primarne transportne trake 650 mm
Širina istovarne transportne trake 600 mm
Teoretski kapacitet 233 m3/h
Transportne dimenzije
Dimenzije stroja – standardna istovarna traka 13.951×2.370×3.000 (dך×v) mm
Dimenzije stroja – preklopna istovarna traka 11.136×2.370×3.000
(dך×v) mm
Težine stroja bez dodatne opreme:
Vlastita težina 19.200 daN (kg)
Radna težina, prema CE 20.800 daN (kg)
Radna težina, sa punim spremnicima 25.000 daN (kg)
SPECIFIKACIJA STROJA U OSNOVNOJ IZVEDBI:
• Standardna širina glodanja: 1500 mm
• Teoretska dubina glodanja: 330 mm
• Okvir stroja sa tzv. „osinjim strukom“ (suženje na sredini stroja radi bolje
preglednosti za operatera)
• Hidrauličko otvaranje poklopca motora
• Sustav hlađenja s temperaturno ovisnim upravljanjem brzine ventilatora
• Pogonski diesel motor montiran na elastičnim protu-vibracijskim
nosačima, smanjenje buke
• Tri brzine glodanja sa električnom on/off funkcijom
(106 o/min – 96 o/min – 86 o/min)
• Kompresor za zrak
• Poklopac motora zvučno izoliran
KUĆIŠTE BUBNJA ZA GLODANJE:
• Desna strana kućišta se može preklopiti prema dolje radi lakšeg pristupa
kod održavanja ili zamjene bubnja
• Hidraulički depresor sa funkcijom podizanja istovarne trake
• Strugač, hidraulično podesiv, s mehaničkim zaključavanjem
• Izmjenjivi potrošni elementi stranice kućišta bubnja
ISTOVAR IZGLODANOG MATERIJALA:
• Mogućnošću zakretanja istovarne trake 60° lijevo i desno
• Sustav transportnih traka sa podesivim brzinama kretanja te 2 brzine
zakretanja
NIVELACIJA I POGON:
• Elektronska regulacija dubine glodanja LEVEL PRO PLUS
preko cilindra na bočnim stranicama, dvostrana (lijeva i desna strana)
• Elektronski senzor poprečnog nagiba RAPID SLOPE
• Olakšano podešavanje visine
• Kontrola brzine ovisno o opterećenju
• 4 gusjenice sa električni uključivom elektronskom „anti-slip“ kontrolom
• Odabir 4 načina zakretanja
• Automatska doziranje vode
• Automatska kontrola brzine
PLATFORMA OPERATERA:
• Komforna platforma za operatera sa ergonomski raspoređenim
prekidačima
• Najvažnije komande integrirane u multifunkcionalni desni naslon
za ruku, opremljen zaslonom u boji
• Digitalni više-funkcijski zaslon sa prikazom svih važnih radnih
parametara, visina strugača se prikazuje na zaslonu
• Kontrolna ploča sa osvjetljenjem za noćni rad
• Mogućnost zaključavanja poklopaca kontrolnih ploča,
sa zaštitom od vandalizma
• Podesivo kolo upravljača
• Anti-vibracijsko, podesivo sjedalo operatera za udobniji
rad te optimalan pogled
• Lako pristupne preklopne ljestve za operatera s osvjetljenjem
• Dva retrovizora naprijed, jedno ogledalo u sredini te jedno
ogledalo na stražnjem dijelu stroja
ŠASIJA I PODEŠAVANJE VISINE
• Visoka stabilnost stroja postignuta četverostrukim njihajućim osovinama
• PTS četverostruki full-floating sustav – automatsko poravnavanje stroja
sa radnom površinom, velika stabilnost stroja
• ISC inteligentna kontrola brzine gusjenica
• Papuče gusjenica od poliuretana visoko-otpornog na habanje
OSTALA OPREMA
• Veliki pretinci za pohranu reznog alata
• Veliki spremnici goriva i vode
• Sigurnosni sustav sa 3 prekidača za slučaj nužde
• „Welcome“ i „Go home“ rasvjeta uključuje LED rasvjetu na prostoru
platforme rukovatelja i pristupnih ljestvi
• Priprema stroja za instalaciju upravljačke jedinice WITOS FleetView
• Europsko tipsko odobrenje, CE oznaka i certifikat o sigurnosti
• Kompletan paket rasvjete sa 8 halogenih radnih svjetala i 6 LED
radnih svjetala (ukupna jačina svih svjetala oko 21.100 lumena).
• Lakirano u Wirtgen bijelu boju s narančastim prugama.
DODATNA OPREMA UKLJUČENA U CIJENU:
• Hidraulički preklopna transportna traka, ukupna duljina
trake 8,15 m - skraćuje ukupnu transportnu dužinu stroja
za 2,815 m (ili kraća traka duljine 7,25 m - po želji kupca - skraćuje
ukupnu transportnu dužinu stroja za 2,797 m)
• Stabilni, zvučno izolirani zaštitni krović za operatera, sa sklopivim
prednjim i stražnjim stalkom, kompletni krović je moguće sklopiti
hidraulikom

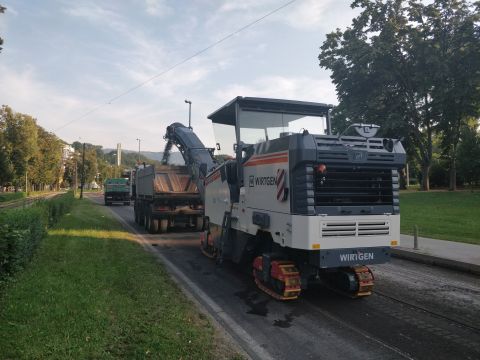

Neposredno poslije isporuke freza WIRTGEN W 150 CFi obavila je i prvo puštaje u rad.
