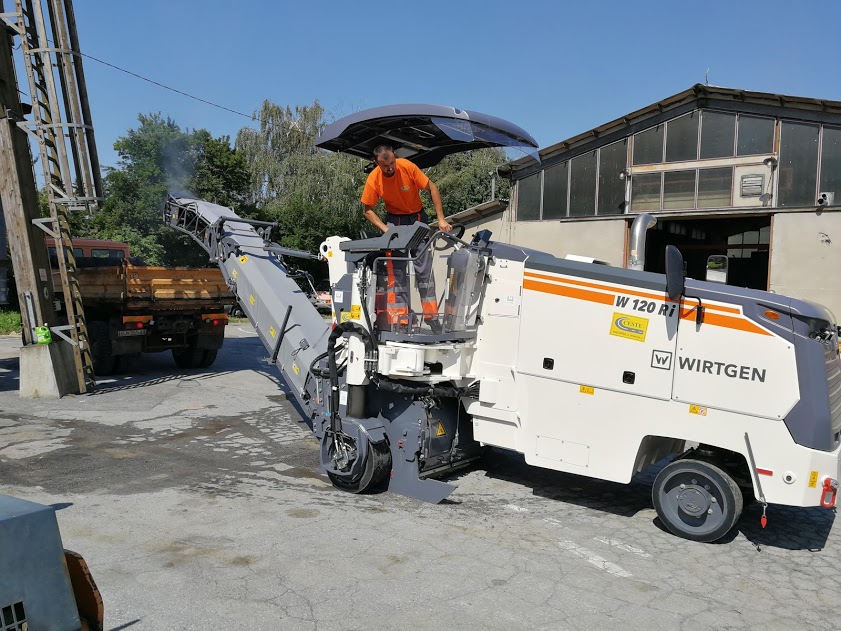

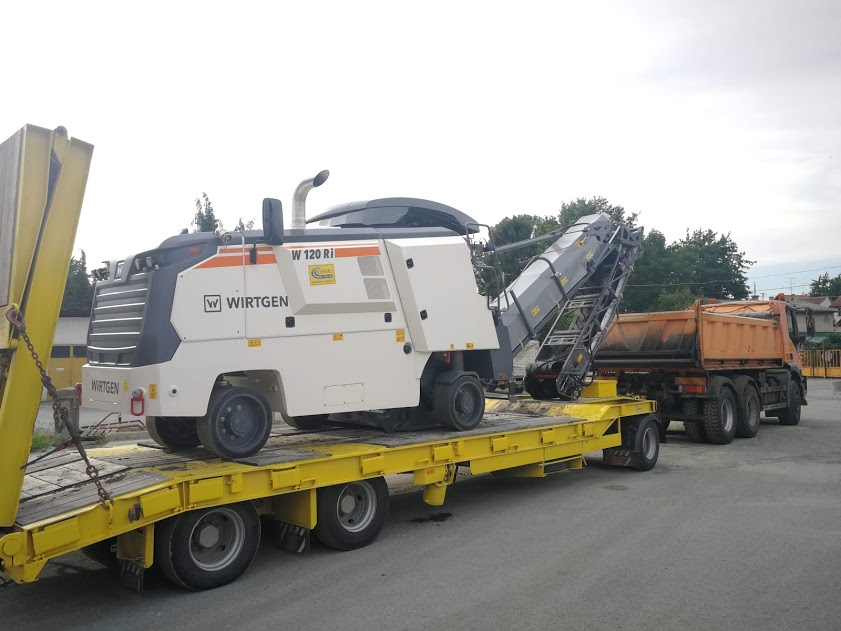

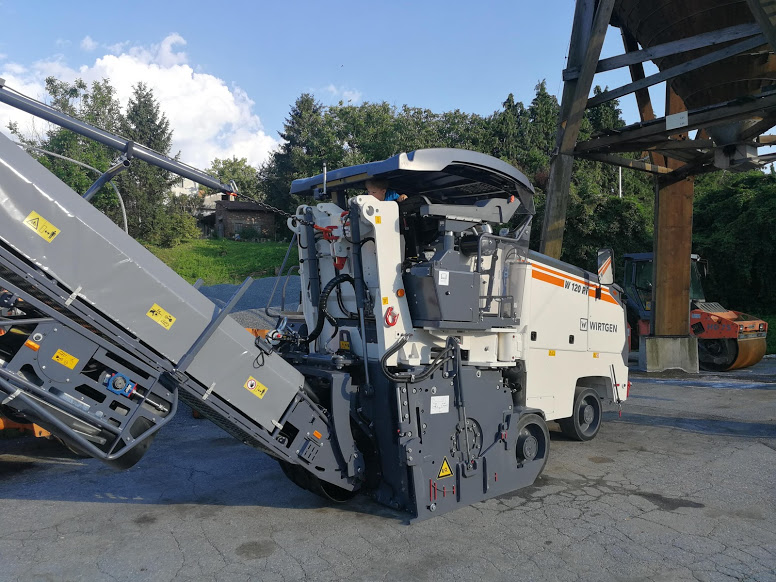

ISPORUČENA GLODALICA WIRTGEN W 120 Ri TVRTKI CESTE D.D. BJELOVAR

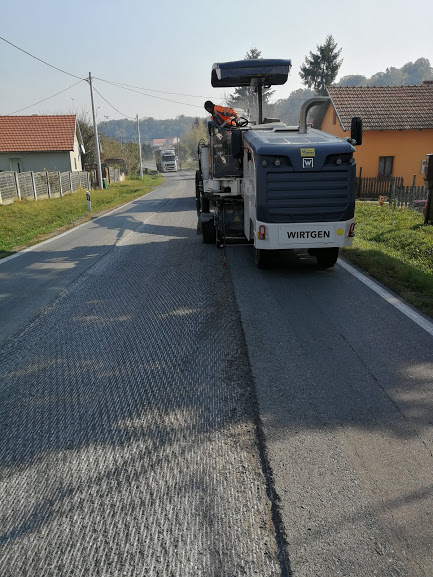

Tvrtka CESTE d.d. Bjelovar iz Bjelovara, još od jeseni 2018. godine, uspješno koristi u radu isporučenu glodalicu za asfalt WIRTGEN W 120 Ri.
Ova visokoefikasna glodalica za asfalt s mehaničkim pogonom valjka i pogonom na sva četiri kotača, opremljena je diesel motorom tip DEUTZ TCD 6.1 L6 koji udovoljava konačnom standardu emisije ispušnih plinova EU Stage 4 / US Tier 4f.
Osnovne tehničke karakteristike glodalice:
Širina glodanja max. 1200 mm
Dubina glodanja 0–300 mm
Valjak za glodanje
Razmak reznog alata 15 mm
Broj alata 115
Promjer valjka sa alatima 930 mm
Pogonski motor
Proizvođač Deutz
Tip TCD 6.1 L6
Hlađenje Voda
Broj cilindara 4
Maks. snaga pri 2100 min-1 160 / 215 / 218 kW / HP / PS
Zapremina 6.100 cm3
Potrošnja goriva, pri nazivnoj snazi 44 l/h
Potrošnja goriva, u radu (prosjek tipičnih radnih uvjeta) 18 l/h
Emisijski standard EC Stage 4 / US Tier 4f
Električni sustav 24 V
Zapremine spremnika
Spremnik za gorivo 480 l
Spremnik za AdBlue 32 l
Spremnik za hidraulično ulje 86 l
Spremnik za vodu 825 l
Brzina
Radna brzina 0–33 (2,0) m/min (km/h)
Transportna brzina 0-126 (7,5) m/min (km/h)
Kotači
Dimenzije prednjih guma (øך) 620×230 mm
Dimenzije stražnjih guma (øך) 620x255 mm
Transportne trake
Širina istovarne transportne trake 500 mm
Teoretski kapacitet 125 m3/h
Transportne dimenzije
Dimenzije stroja – standardna istovarna traka (dך×v) 12.090×2.490×2.650 mm
Dimenzije stroja – preklopna istovarna traka (dך×v) 9.580×2.490×2.650 mm
Dimenzije stroja – standardna istovarna traka sa preklopljenim desnim kotačem (dך×v) 12.090×2.140×2.650 mm
Dimenzije stroja – preklopna istovarna traka sa preklopljenim desnim kotačem (dך×v) 9.580×2.140×2.650 mm
Težine (bez dodatne opreme)
Vlastita težina 14.750 daN (kg)
Radna težina, prema CE 15.400 daN (kg)
Radna težina, sa punim spremnicima 17.750 daN (kg)
SPECIFIKACIJA STROJA U OSNOVNOJ IZVEDBI:
• Zvučno izoliran poklopac pogonskog motora
• Pogonski diesel motor montiran na postolju sa protu-vibracijskim
elastičnim nosačima
• Lakirano u standardnim Wirtgen bojama (bijelo RAL 9001 sa
narančastim crtama, donji postroj sivo RAL 7015)
SKLOP BUBNJA ZA GLODANJE:
• Mehanički pogon bubnja preko remena s hidrauličnim zatezačem
i automatskom aktivacijom
• Hidrauličko podizanje bočnih oplata
• Preklopiva desna bočna oplata
• Optimizirano za brzu izmjenu bubnja za glodanje
• Automatsko zaustavljanje bubnja za glodanje
• Desna strana kućišta se može preklopiti prema dolje radi lakšeg
pristupa kod održavanja ili zamjene bubnja
• Standardni bubanj FB1200 LA15 sa brzo-izmjenjivim nosačima
tipa HT22 i 115 noževa
ISTOVAR IZGLODANOG MATERIJALA:
• Priprema za utovar materijala putem istovarne trake
• Podesive brzina transportne trake
• Mogućnošću zakretanja istovarne trake 25° lijevo i desno
PLATFORMA OPERATERA:
• Anti-vibracijsko, ergonomično, hidraulički podesivo sjedalo operatera za
udobniji rad te optimalan pogled
• Upravljačka ploča, s indikatorom dubine glodanja, s desne strane
operatera
• Najvažnije komande integrirane u multifunkcionalni desni naslon
za ruku, opremljen zaslonom
• Tri retrovizora
• Dizajn stroja dopušta neometani pogled na rubove frezane površine
te radni prostor desno ispred bubnja
• Lako pristupne ljestve za operatera s osvjetljenjem, osobito nisko
postavljena prva, preklopiva, stepenica
• Mogućnost zaključavanja poklopaca kontrolnih ploča (anti-vandalizam)
ŠASIJA I PODEŠAVANJE VISINE:
• Digitalni prikaz dubine glodanja na upravljačkom zaslonu. Mjerenje se
izvodi pomoću cilindričnih senzora u nogama stroja. Regulaciju izvodi
ručno operater. Dostupna su po 3 mjesta u memoriji za pamćenje
postavki za lijevu i desnu stranu.
• Precizno podešavanje visine stroja u 1 ili 5 mm koracima putem glavne
upravljačke ploče stroja
• Bezstepeno (kontinuirano) podešavanja brzine kretanja u 3 raspona
brzine, hidraulični pogon na sva četiri kotača
• Digitalna kontrola opterećenja, ručno uključiva, s hidrauličkom blokadom
diferencijala (putem razdjelnika toka)
• Naročito široke gume kotača za optimalnu distribuciju prijenosa težine na
površinu te optimalnu trakciju
• Stražnji desni kotač/gusjenica je hidraulički preklopiv prema naprijed što
omogućuje rad tik do rubnjaka (omogućuje glodanje uz sam rub stroja).
• Podešavanje dubine glodanja putem hidrauličnog podešavanja stražnjih
pogonskih jedinica
• Hidraulično podešavanje visine stražnjih kotača
• Hidraulična zaustavna kočnica
OSTALA OPREMA I ZNAČAJKE
• Fleksibilni koncept razdiobe težine uz mogućnost dodavanja utega
• Optimalno težište stroja, neovisno o razini napunjenosti spremnika goriva
i vode; vrlo nisko težište značajno povećava stabilnost stroja
• Uređaj za tegljenje
• Zvučni signal za vožnju unatrag
• Radni alat u zaključanom pretincu s dodatnim spremištem za dvije
kutije noževa
• Kompletan paket rasvjete s 1 LED rasvjetnom trakom, 3 halogena
i 8 LED radnih svjetala. Svjetla osvjetljavaju prostor s prednje strane
u smjeru rada stroja, lijevu stranu stroja, prostor ispred bubnja, utovarnu
površinu, pristupne stepenice i platformu operatera (ukupna jačina svih
svjetala oko 16.700 lumena).
• Europsko tipsko odobrenje, CE oznaka i certifikat o sigurnosti
Ugrađena dodatna oprema na isporučenu glodalicu:
• Hidraulički preklopna istovarna traka, ukupna duljina trake 7,35 m,
širine 500 mm, sa LED svjetlom
• Zaštitni krović za operatera, hidraulički podesiv u visinu, uključuje
dodatne bočne prozirne zaštitne pregrade na desnoj strani
Ostala dodatna oprema prema izboru kupca - tvornički ugrađena:
- Priprema hidrauličkog sistema sa brzom spojkom za brzu
montažu / demontažu istovarne trake
- Povećana transportna brzina do 7,5 km/h upotrebom snažnijih
hidrauličnih komponenti
- Komande veće preciznosti / osjetljivosti za upravljanje strojem
- Senzor preopterećenja na strugaču/čistaču iza kućišta bubnja
radi funkcije automatskog podizanja u slučaju nailaska na prepreku.
Efikasno sprečava da se strugač/čistač ukopa u nevezanu podlogu,
kao i da ne zapinje na preprekama
- Sustav za prikupljanje podataka o radu stroja za informiranje
i dijagnostiku; podaci se prikazuju na upravljačkom zaslonu
