TVRTKA KATIĆ BAU D.O.O. PREUZELA DRUGU DROBILICU KLEEMANN

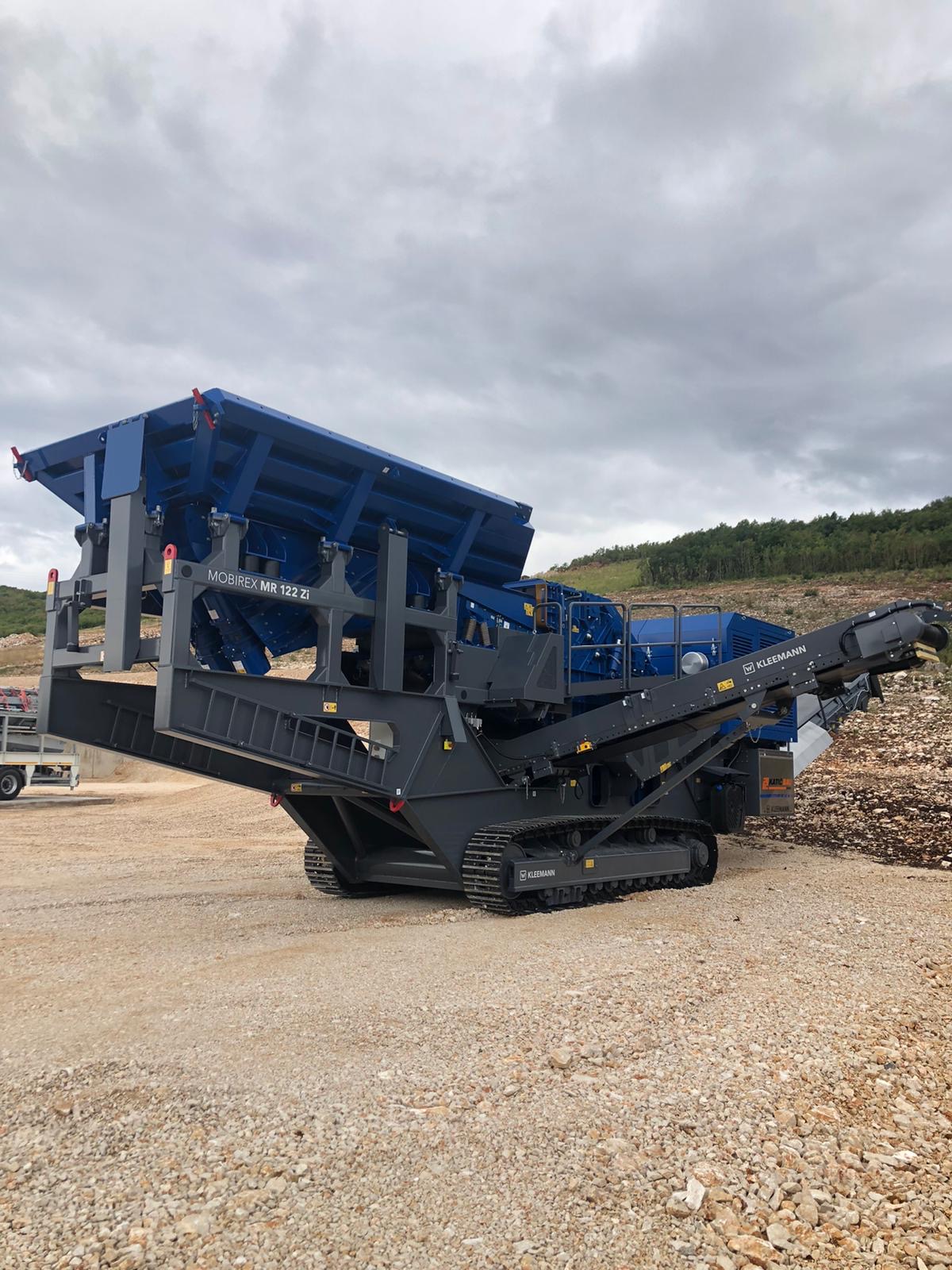

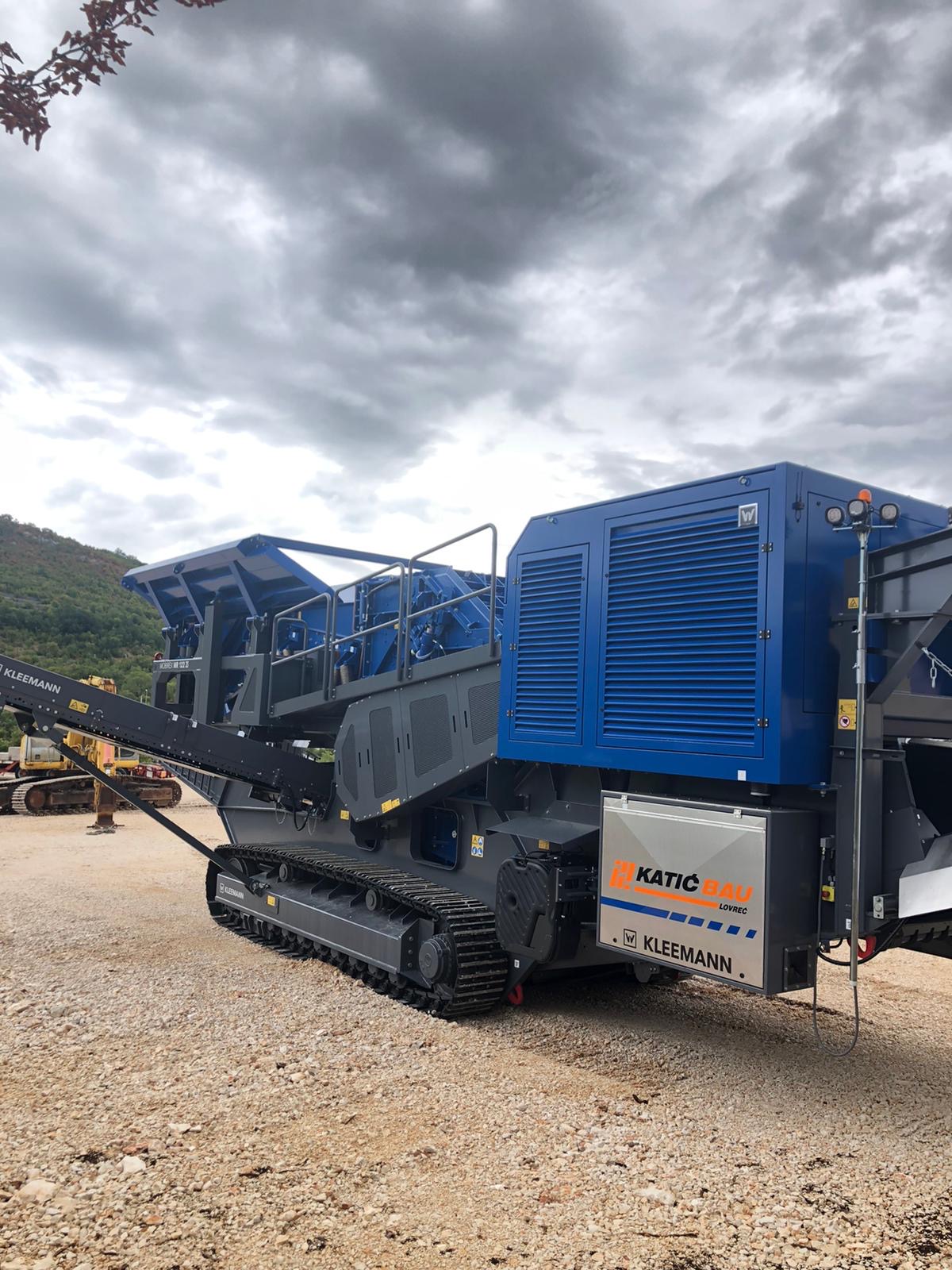

Tvrtka KATIĆ BAU d.o.o. iz Lovreća preuzela je mobilno postrojenje na gusjenicama s udarnom drobilicom i dvoetažnim visokoučinkovitim sitom tip MR 122 Zi. Ovo je druga drobilica našeg principala KLEEMANN-a, isporučena ovoj tvrtki. U svibnju smo im isporučili udarnu drobilicu Mobirex MR 130 Z Evo. više
Oprema isporučene drobilice MR 122 Zi:
1 ulazni usipni koš
cca. 9,5 m³, s hidrauličnim nagibanjem
Širina ulaza: cca. 2850 mm s prednje strane
Širina ulaza: cca. 4200 mm sa strane
Visina ulaza pri radu: cca. 4600 mm
Ekstenzija usipnog koša se mehanički zaključava u poziciji
1 vibracijski ulazni lijevak
Dimenzije korita: širina 1200 mm x 3500 mm dužine
1 dvoetažno primarno vibracijsko sito
Širina: 1200 mm
Dužina: 2300 mm
Separator materijala: gornja etaža: perforirani lim, kružni otvori promjera
prema odabiru donja etaža: žičana mreža s otvorima
prema odabiru
1 udarna drobilica SHB 12/100
Električni pogon.
Ulazni otvor: 1270 x 1000 mm
Dijametar rotora: 1300 mm
Udarne grede rotora: 4 udarne manganske grede
Kućište: hidraulički nagibno s vratima za održavanje bočno i na stražnjoj
stjenci
Osovina rotora: vrti se u dovoljno dimenzioniranim samo-poravnavajućim
kugličnim ležajevima uz podmazivanje mašću
By-pass drobilice: transport nadzrna od donje etaže primarnog sita do
vibracijskog lijevka ispod udarne drobilice
Poprečne habajuće ploče: iz čelika otpornog na habanje, vijcima pričvršćene za
stijenke kućišta
Prednje udarne ploče: u Monoblok konstrukciji iz manganskog tvrdog čelika, kontinuirano podesive putem 2 hidraulična cilindra čime se eliminiraju moguće zapreke u prednjem udarnom prostoru i omogućava kontinuirano podešavanje udaljenosti od rotora bez napora
Stražnje udarne ploče: ojačane zamjenjive udarne ploče iz manganskog čelika, lagano i brzo podesive putem hidraulično aktiviranog uređaja za prilagodbu i potporu, pritisak prilagodljiv putem pred-napregnutih opruga
Pogon klinastog remenja: pogon drobilice putem električnog motora 250 kW (istovremeno sa pogonom gusjenice)
Cirkumferencijalna brzina rotora: cca. 35 m/s (ostale brzine rotora dostupne na zahtjev)
Dodatno: okretna konzola s lančanom dizalicom (služi za uklanjanje udarnih noževa rotora
1 ispusni lijevak za istovar
Dimenzije lijevka: širina: 1300 mm, dužina: 2600 mm
Konstrukcija: nagnuti lijevak od 10/5 mm čeličnog lima, 15 mm podna i 10 mm bočna obloga protiv habanja
Pogon: dvostruki motor sa ekscentrom 2 x 4 kW
1 glavna istovarna transportna traka
Konstrukcija: čelični profil
Razmak osovina: 10 m
Širina trake: 1400 mm
Visina ispusta: cca. 3700 mm
Pogon zaseban motor sa brzinama 15 kW s kočnicom
Šasija
1 kpl. gusjenice D 7
Razmak između osi gusjenica: cca. 4300 mm
Širina gusjenica: 500 mm
Konstrukcija: s ugrađenim hidrauličnim motorima za mehanizam za vožnju, s okvirom šasije i potpornom konstrukcijom za gore navedene strojeve i instalacije
1 diesel-električni pogon
koji se sastoji od: 1 diesel motor, SCANIA diesel-agregat sa SCANIA diesel motorom tip DC 13 s turbo-punjačem (Stage V),
Snaga motora 364 kW pri 1500 o/min., vodeno hlađenje
Elektro-generator: nominalni kapacitet 540 kVA
Hidraulični agregat
Aksijalno-klipna tandem pumpa, pogonjena putem elektromotora
Brzina: ca 1,5 km/h
Hidraulični pogon pomoćnih funkcija
Za pomoćne funkcije na udarnoj drobilici:
- podizanje/spuštanje kućišta zaklopca drobilice;
- podizanje/spuštanje udarnih greda;
- podešavanje zazora donje udarne grede.
Za pomoćne funkcije na ulaznom lijevku:
- sklapanje stijenki lijevka;
1 električni prekidač i jedinica za kontrolu
1 elektro-ormarić sa glavnim prekidačem od 630 A i utičnicom 125 A za trenutnu opskrbu kod povezivanja dodatnih strojeva poput MOBISCREEN-a uz pomoć električne kontrolne jedinice na MOBIREX stroju
Radni napon: 400 V, 60 Hz
Kontrolni napon: 24 V
1 daljinski upravljač za ulazni lijevak, primarno sito, drobilicu, magnetski separator kao i za pogon gusjenica
Sa funkcijama ulazni lijevak „ON“(uključeno) odnosno „OFF“(isključeno);
Sa „OFF“ za cijeli stroj (zaustavljanje u slučaju nužde);
Mehanizam vožnje lijevo/desno;
Podešavanje brzine vožnje;
Podešavanje broja okretaja ulaznog lijevka, ON/OFF;
Relokacija postrojenja pomoću joysticka;
Podizanje / spuštanje kućišta drobilice.
Sustav za prskanje vode (otprašivanje)
- izvedba pod niskim pritiskom -
Mlaznice za rad sa niskim pritiskom (ugradnja na drobilici i na ispusnoj transportnoj traci, opcionalnoj bočnoj ispusnoj traci, kao i na različitim točkama usipavanja).
Sustav se sastoji od pumpe pod niskim pritiskom, mlaznice za rad pod niskim pritiskom s opremom i potrebnim blokovima za raspoređivanje
Osvjetljenje – LED lampe na teleskopskoj gredi
Dodatna oprema tvornički montirana na isporučenu drobilicu:
1. Bočna ispusna transportna traka za prosijani materijal (ispod primarnog sita)
tzv. jalovinska traka (demontirana za potrebe transporta)
Konstrukcija: čelični profil
Razmak osovina: 6 m
Širina trake: 650 mm
Visina ispusta: cca. 3500 mm
Pogon: zaseban motor s brzinama od 5,5 kW s povratnom
kočnicom
Uključujući pred-montažu i električnu instalaciju (postrojenje je pripremljeno
za naknadnu ugradnju)
2. Pokrov gornje etaže predsita – bušeni lim 40 mm
3. Pokrov donje etaže primarnog sita - žičana mreža s otvorima promjera
30 mm
4. Slijepi poklopac na donjoj etaži
4. Udarne grede drobilice - 4/0 mangan grede
5. Priprema za magnetski separator
Noseći okvir za naknadnu ugradnju magneta, hidraulično podizanje, s
potrebnim pričvrsnim materijalom kao što su lanci, anti-magnetski
ispusni lijevak za željezo (nabavka magneta od strane kupca nakon
obavijesti o potrebnom tipu)
7. Priključak za vanjsko napajanje električnom strujom 400 V
8. Vaga na glavnoj istovarnoj traci
9. Vodena pumpa
10. Produžena zavjesa u specijalnoj izvedbi Kleemann
11. Remenica za postizanje brzine rotora 41 m/s
